根據客戶要求設計,非標定制不同規格

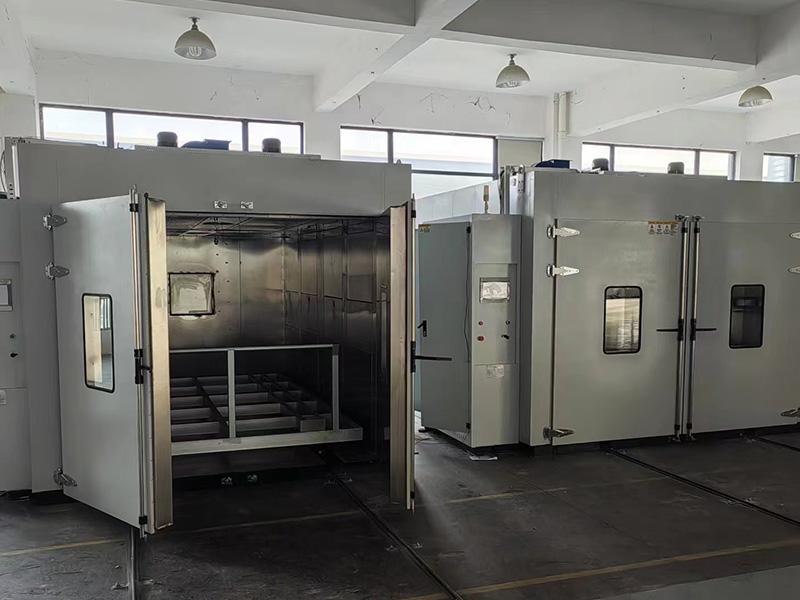

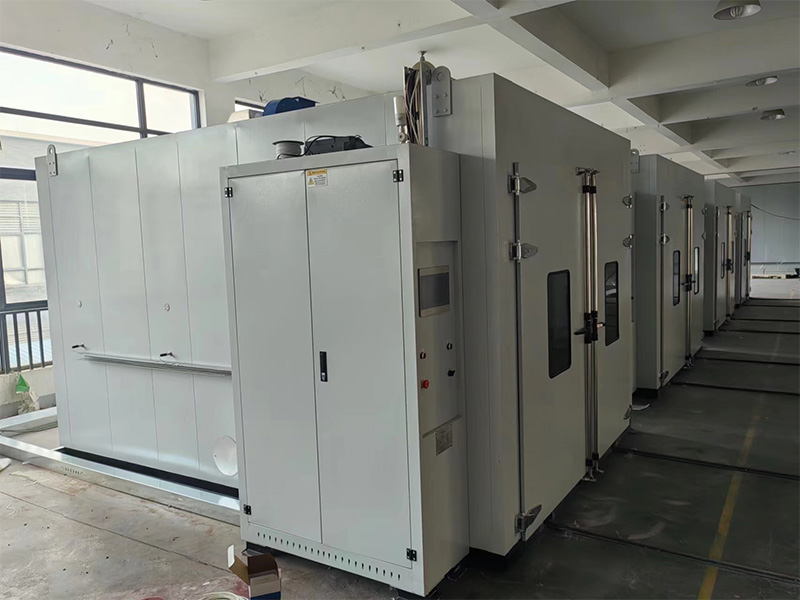

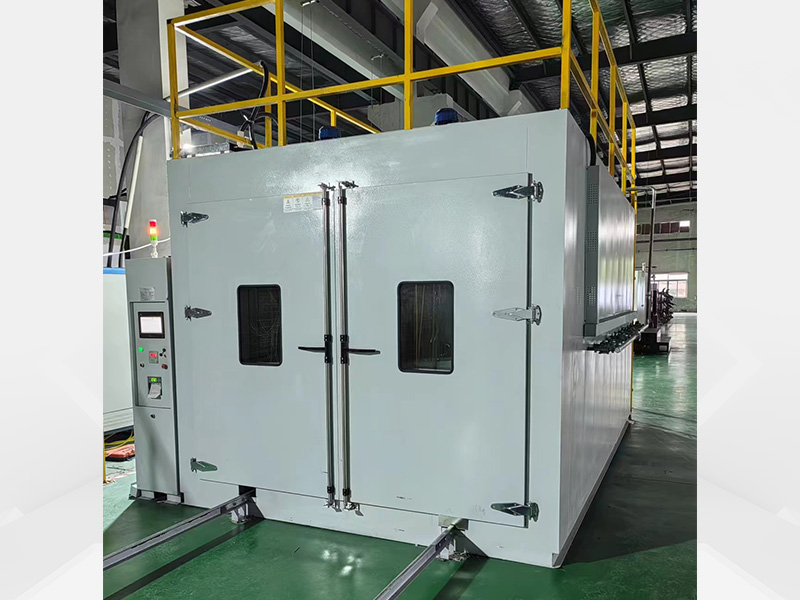

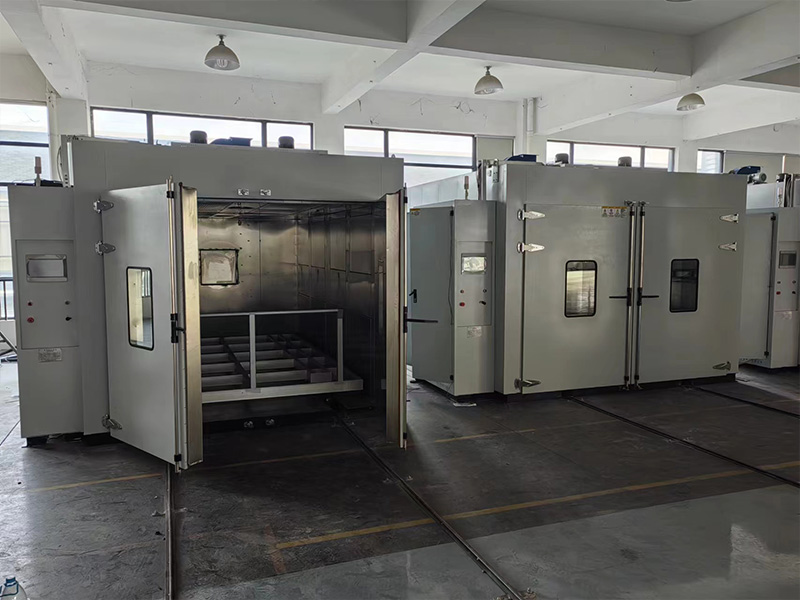

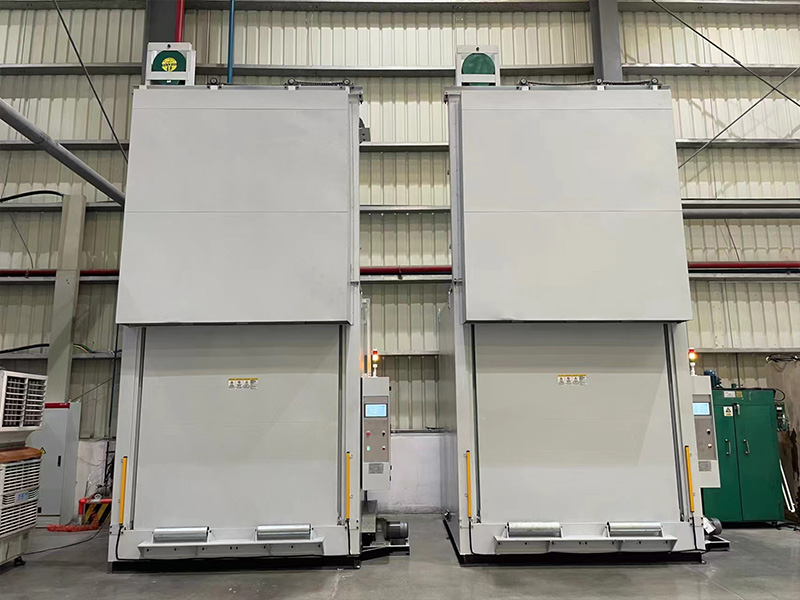

航空航天復合材料固化烘箱主要用于航空、航天復合材料制造業,對溫度控制,溫度均勻性要求較高,適用工藝復雜行業。采用PLC可編程控制器+人機彩色界面控制,固態繼電器輸出,PID參數自整定;系統帶有溫度、時間曲線記錄。
性能特點:
1、自動化程度高:采用智能程序控溫,自動檢測,自動報警,自動切換,用戶可根據不同材料固化工藝要求可任意選用。固化過程中動力、加熱元器件及控制系統出現故障時,能夠自動檢測到設備故障部并顯示及報警,如果安裝了備用系統,一旦有故障在提示報警的同時,設備會自動切換到備用系統上繼續運行,對制品質量有100%的保障。
2、烘烤過程記錄:設備儀表還配有輸出端口,可實現多臺設備同時運行,同時可連接有紙或無紙記錄儀對燒結全過程進行記錄與追蹤,并顯示箱內實際工作溫度
3、溫度均勻性高:獨特的熱風循環系統和大風量匹配,及優質的保溫系統和創新的大門設計,保證了爐內各點的溫度均勻性及較低的爐體外表面溫度
4、潔凈度好: 箱體內膽及加熱元件均采用不銹鋼材料,可選配進/出口安放空氣過濾裝置,以防外部空氣中的塵埃,由靜電的作用而進入箱內,更好的保證了箱內的潔凈度
5、質量穩定可靠:鼓風電機,葉輪及電加熱全部采用耐高溫材料制作,能適應每天24小時不停機的連續工作,質量穩定可靠,噪音小,箱體不抖動
6、檢修維護方便:風機,電加熱器等配件根據不同燒結爐結構全部標準化、模塊化,以使故障判斷更準確,配件維修更方便、及時
7、結構方式靈活:可根據固化產品的性能、形狀來選擇熱風循環方式及裝卸過程中底部臺車系統的配置
9、加熱管:采用SUS304不銹鋼帶散熱片發熱管,可使發熱管溫度均勻散發;
10、觸摸屏:采用彩色觸摸屏+PLC+溫控模塊、控溫采用程序分段控溫,配備多段多條工藝配方功能;
11、模溫采集:屏上顯示每個模具或產品實際溫度(根據產品要求選配)
11、真空系統:可在屏上顯示多路模具內真空度(根據產品要求選配)
12、可設定真空度,自動控制真空泵或電動閥的啟停(根據產品要求選配)
13、真空接口:按用戶需求,預多路接真空口,獨立開啟關閉。(根據產品要求選配)
產品選型參數:(僅作參考,可非標定制)
型號 | 電壓 | 工作室尺寸 | 工作溫度(℃) | 溫度均勻度(℃) | 控溫精度(℃) | 鼓風功率(W) | 加熱功率 |
---|---|---|---|---|---|---|---|
高×寬×深 | |||||||
DW-CU-1 | 380V | 1000×850×800 | 250 | ±2.5% | ±1 | 750 | 15 |
DW-CU-2 | 380V | 1500×1300×1200 | 250 | ±2.5% | ±1 | 750×2 | 21 |
DW-CU-3 | 380V | 1500*1500*1800 | 250 | ±2.5% | ±1 | 750×4 | 27 |
DW-CU-4 | 380V | 1500*2000*1800 | 250 | ±2.5% | ±1 | 750×4 | 36 |
DW-CU-5 | 380V | 1800*2000*2000 | 250 | ±2.5% | ±1 | 1100×4 | 42 |
DW-CU-6 | 380V | 2000*2000*2000 | 250 | ±2.5% | ±1 | 1100×4 | 48 |
DW-CU-7 | 380V | 2000*2000*3000 | 250 | ±2.5% | ±1 | 750×6 | 60 |
DW-CU-8 | 380V | 2000*2500*3500 | 250 | ±2.5% | ±1 | 1100×6 | 75 |
