根據客戶要求設計，非標定制不同規格
產品概述：
臺車烘箱（可分為手動/電動兩款）主要用于變壓器鐵芯、線圈烘干固化,噴漆電柜和零件,稀土, 鑄造砂型，電機烘干等多種用途。采用臺車式進出料方式，適合于大批量工件自動進出。物料較重的情況，可采用電動式臺車。采用智能程序溫控儀控溫，PID參數自整定，固態繼電器調功，無觸點連續調節，自動完成烘干工藝全過程，能滿足任何固化曲線的要求，操作簡便，性能可靠；精選國內外電氣控制元件，使固化爐的電控部分可靠性達到最優。
●在工藝溫度范圍內實現定時歇式性自動排氣功能（根據用戶要求選配）。
●可選取走紙記錄儀、打印記錄或無紙記錄儀，對工藝全過程實行監控，對干燥、固化結果進行分析。
●根據所烘產品不同的擺放，選用合理的熱風循環方式（頂加熱垂直送風、底加熱水平送風、側加熱垂直送風等）使工作室內溫度更均勻，線圈干燥、固化效果更優。
●另設獨立超溫報警系統，溫度異常時能切斷加熱電源，發出聲光報警。
●可選配低壓照明燈系統一套，門設觀察窗，隨時可觀察工件固化狀況。
●采用密封電熱管加熱，抗氧化、性能穩定、壽命長。
●根據用戶現場使用情況，既可就近控制，多臺固化爐亦可選配計算機集散控制系統，可集中實現多臺固化爐控溫程序的設定、溫度曲線記錄等功能，操作簡單、方便、控制可靠。

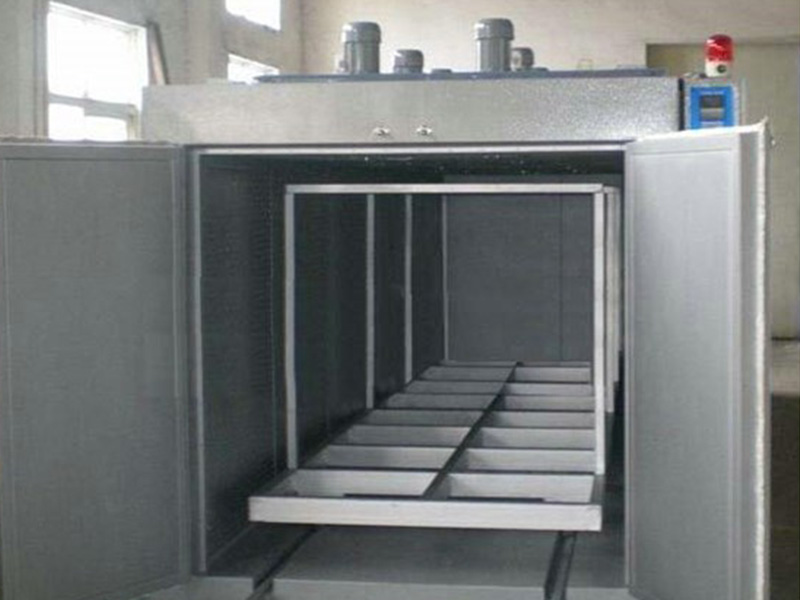

臺車烘箱 （非標要求，可制作成電動臺車進出）
規格參數：（可根據客戶要求定制）
主要性能： 利用推車進出，方便操作。根據烘烤產品的特點，請選擇推車樣式（見選配項目）
內膽尺寸：詳見下圖列表（常規尺寸，特規尺寸支持客戶定制）
內膽材料：不銹鋼或冷鋼板
外壁材料：冷軋鋼板或不銹鋼板，冷軋板表面噴涂（顏色可選顏色)
框架：槽鋼角鋼整體框架
保溫材料：耐高溫硅酸鋁棉
底部承重：槽鋼框架
支撐腳：槽鋼固定承重腳或者可移動萬向滑輪配支撐腳（或軌道式，配車）
加熱管材質：不銹鋼電加熱管，可連續使用7-8萬小時
加熱管分布：根據箱體大小均勻分布于箱體兩側風道，頂部風道或底部風道
送風方式：水平送風或強壓兩側送，頂部回風
鼓風電機：耐高溫長軸電機及多翼式風輪
電機安裝：頂部，側部或者底部
門扣：合金承重鉸鏈/上下壓緊式拉桿

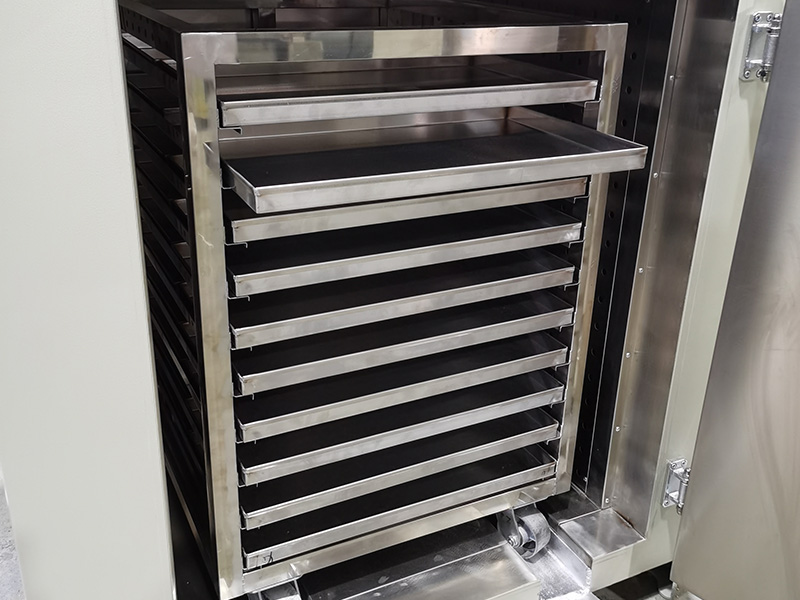

出廠配件：1.平板推車 分層推車2.產品說明書3.售后維修保障卡4.產品合格證5.配備專業工具
選裝配置：詳見選配項目
產品主要技術參數：（敬請參考）
| 型號 | 電壓 | 工作室尺寸 高×寬×深(mm) | 工作溫度（℃） | 溫度均勻度(℃) | 控溫精度（℃） | 鼓風功率（W） | 加熱功率（kw） |
|---|---|---|---|---|---|---|---|
| DW-TC-1 | 380V | 1000×800×800 | 300 | ±2 | ±1 | 750 | 9 |
| DW-TC-2 | 380V | 1000×1000×1000 | 300 | ±3 | ±1 | 1100 | 12 |
| DW-TC-3 | 380V | 1200×1200×1000 | 300 | ±3 | ±1 | 750*2 | 15 |
| DW-TC-4 | 380V | 1500×1500×1200 | 300 | ±3 | ±1 | 1100*2 | 18 |
| DW-TC-5 | 380V | 1800×1500×1500 | 300 | ±3 | ±1 | 750*4 | 21 |
| DW-TC-6 | 380V | 2000×1800×1500 | 300 | ±3 | ±1 | 750*4 | 32 |
| DW-TC-7 | 380V | 2000×2000×2000 | 300 | ±3 | ±1 | 1100*4 | 45 |
| DW-TC-8 | 380V | 2000×2000×2500 | 300 | ±3 | ±1 | 1100*4 | 54 |
特殊規格及特殊要求可根據要求定制：
性能優點：
l 鼓風系統------優化風道設計，采用耐高溫鼓風電機配離心式風葉，強力渦輪式循環送風，避免任何死角，可使箱體內熱風分布更加均勻，更節能更靜音，更好的保證良好的操作環境，風速風壓均符合試驗標準，符合國際及國內環保要求，所有部件具有極高的可靠性及兼容性，安裝保養及維修方便。
l 加熱系統------采用遠紅外加熱方式，輻射效應高，加熱速度更快，加熱管分布合理，系統完全獨立，不影響控制線路，溫度控制功率均由電腦演算，根據箱內溫度高低自動控制加熱輸出功率，以達到高精度高效率的用電需求，更加環保更加節能。
l 溫控系統------采用微電腦數顯智能數顯溫控儀，帶PID調節，數顯時間繼電器，精度高，直觀醒目，與固態繼電器配合具有連續調整功能，當溫度達到設定值后，由繼電器接受溫控儀輸出售號調節，溫度在PID作用下，實現精確恒溫控制，提高了箱內溫度波動度，電路裝有超溫保護器，當儀表失控或操作失誤而引起溫度超出設定值時，超溫保護器立即切斷控制電源，以保證箱內產品的安全，超溫保護器保護值可進行設定調整。
l 保溫效果------良好保溫技術，密封效果顯著，箱體外基本保持室內正常溫度，對環境溫度影響較小。
l 保護系統------漏電保護，線路保護，短路保護， 過載保護，超溫保護。
電器配置：（可根據客戶要求定制）
l 溫控儀：一套智能數顯溫控儀自動控溫，控溫精度0.1-1度，帶PID調節。
l 時間設定裝置：HS48S-99.99定時裝置，可人工/自動開關，當溫度達到設定值時開始計時，當達到設定時間后即切斷加熱電源。（可設定鼓風延時關閉）
l 時間報警裝置：APT/AD16型聲光報警裝置，設定時間完畢即時報警，可手動關閉報警提示。
l 超溫報警裝置：當溫度超出設定值時，保護器立即切斷加熱電源或切斷總電源。
l 測溫裝置：PT100型鉑電阻溫度傳感器或K型熱電偶溫度傳感。
斷路器啟動：帶漏電保護總電源空氣開關，有效保護所有電器元件。
l 接觸器：PID+SSR（選配）輸出，控溫精度準確，可提高控溫組件與觸點的穩定性，延長使用壽命，確保箱內溫度的穩定性。
l 電流電壓：380V，50HZ，三相四線及可靠的接地線。
l 開關及指示燈：采用高端品牌，不易損壞，可根據客戶要求使用進口或指定品牌。
l 記錄儀：有紙或無紙記錄儀及USB，微電腦集成控制系統：隨客戶選配。
溫度系統：PLC+人機界面，實現多組程序控溫，多臺設備可實現工控計算機實現集中控制（可與MES系統實現信號交換）。
設備使用環境：（敬請注意）
l 安裝場地：地面平整，通風良好，設備周圍無強烈震動，無安全隱患，周圍無強大磁場，無直接日照或其他熱源直接輻射，無高濃度粉塵及無腐蝕易燃易爆物品，設備四周需留有一定的使用及維護空間。
l 使用氣壓：86-106Kpa
l 環境要求：溫度范圍-30-50℃，相對濕度±85%RH。
l 使用電源：要求用戶為此設備單獨配置相對應容量的空氣或動力開關，并配備可靠接地線。
售后服務：
l 保修期效：自交貨之日起，設備整機維護及保修12個月，終身維修維護。
l 質保說明：質保期內如遇質量問題，我公司將免費維修及更換任何零配件。質保期外如需更換任何零配件，只收取零部件的市場成本價。
l 售后服務：我公司接到客戶售后服務電話，一小時內作出回應，如遇客戶無法自行解決的問題，我公司將視路程遠近在24小時至72小時內趕到客戶現場。
l 服務支持：我公司將對設備軟件及控制系統終身進行升級服務，所有硬件部分進行免費的技術支持。
特殊需求加裝熱風循環：
